還記得上一篇的HDMI訊號延伸知識分享嗎? 了解何時需要HDMI延長器之後,您即可根據環境應用與需求,選擇延長的方式。本次即與各位分享,該如何選擇最適合的延長方式。

HDMI延長方式有很多種,先選擇自己適合且容易取得的線材,線材的傳輸技術會決定延長器的傳輸距離、畫面品質與附掛的傳輸種類。附掛的傳輸種類包含紅外線、USB、RS232、AUDIO、CEC、HDCP等方面的支援。

網路線

市面上有大約九成的HDMI延長器使用網路線作為媒介傳輸。透過網路線延長的延長器,大多也運用了很多技術來傳遞HDMI訊號,例如TCP/IP、HDBaseT、SDVOE及晶片商自訂義的傳輸方式等。

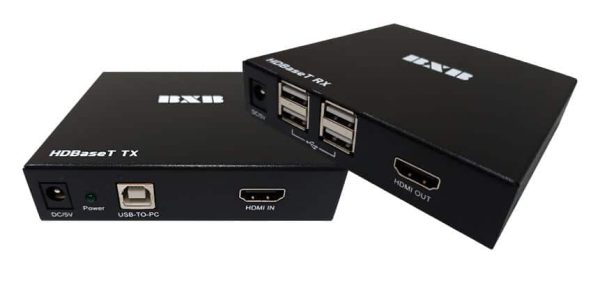

BXB HEP-150UT/UR HDBaseT 4K HDMI+USB訊號延長器

BXB HEP-150UT/UR HDBaseT 4K HDMI+USB訊號延長器

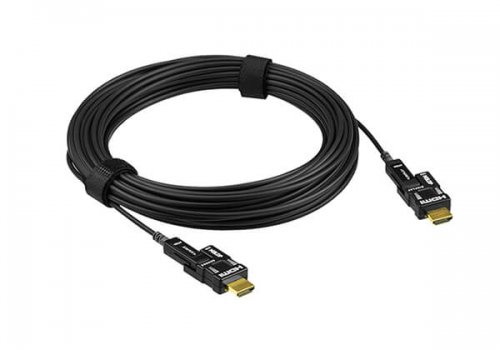

4K HDMI 2.0 主動式光纖線材

HDMI 光纖轉換器/延長器 (圖片出處:數位蘋果網)

光纖線

會使用到光纖的延長器大多都是傳輸距離大於200米以上的。近幾年光纖蓬勃發展,光纖的線材價格幾乎已跟網路線的價格差不多。比較麻煩的是接頭熔接,如果佈線的穿管空間夠大,距離也已算好,則可直接跟工廠訂製熔接好的光纖去施工,可降低這部分的困擾。另外,有一種常見的方式就是把光纖轉為HDMI模組,並把光纖的長度固定販售,20米~500米不等都有,這種類型大多稱為HDMI光纖線,其實就是在兩邊的HDMI頭放入晶片來傳輸HDMI訊號,想要單點傳輸長距離,此為不錯的選擇。

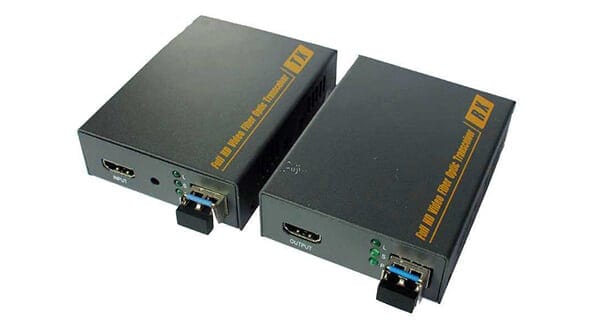

HDMI 光纖轉換器/延長器

HDMI 光纖轉換器/延長器 (圖片出處:數位蘋果網)

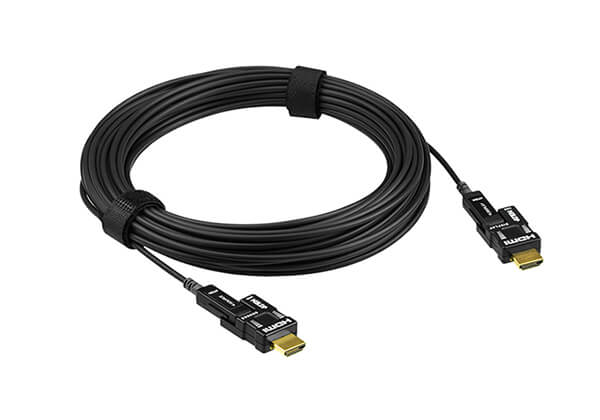

4K HDMI 2.0 主動式光纖線材

4K HDMI 2.0 主動式光纖線材 (圖片出處:ATEN官網)

同軸電纜

以前常見的第四台或是天線使用的同軸電纜,也可以用來傳輸HDMI訊號,但在市面上不太容易找的到。同軸線的傳輸方式大概有兩種,一種是透過SDI的特性來做訊號傳輸,一種是用DVB-T(數位無線視訊廣播)的技術來做。像收看電視一樣,編碼器將HDMI混到設定一組電視頻道裡面,再由另外一端解碼器選擇該頻道,並將畫面解碼出來顯示。但這一種技術因為應用上沒有其他來的方便,設定上較麻煩,也有訊號壓縮延遲的問題,所以較少被廣泛使用。

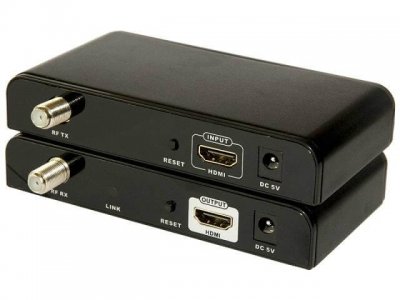

HDMI同軸延長器

HDMI同軸延長器 (圖片出處:自助貿易)

無線傳輸

不同的晶片商會有不同的無線傳輸協議,而不同的無線傳輸技術使用在不同的頻段上,品質效果也都不相同。使用2.4G傳輸,容易被現行環境同樣頻段的設備干擾;5G傳輸的傳輸距離較短,穿透力也較差;60G的傳輸效果不錯,但單價也不便宜。還有一般常見的無線投影筆/盒,要有軟體才能運行,跟實際我們說的HDMI延長器是不太一樣的類型。舉例來說,手機安裝一個專用APP,我們即可透過這個APP,將您的畫面編碼傳輸到接收盒,接收盒再將手機送過來的畫面解碼出來並透過HDMI輸出,這種傳輸方式會占用手機效能,而且要有APP才能正常運作傳輸,像常見的iPhone內建AirPlay傳輸到Apple TV盒,類似的傳輸方式嚴格來說不能說是HDMI延長器。說這麼多,無線傳輸也是要NCC認證才能販售,且無線傳輸標榜的傳輸距離,大多都是指在同一個空間裡,但隔一個牆,效果就大大減弱,所以無線傳輸的方案較適合在同一個空間下使用。

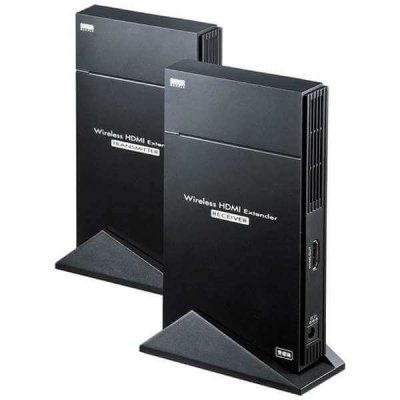

無線HDMI延長器

無線HDMI延長器 (圖片出處:BicCamera.com)

HDMI中繼器

此設備為一個透過HDMI線材連接一個訊號加強中繼器,再連接HDMI線,來做到訊號延伸。這種方法其實成本也不會太低,因為HDMI長線本來就很貴,加上中繼器的費用,而且挑選的HDMI線也不能太差,配合的HDMI線材品質越好,串接傳輸的距離也會更遠,才能達到最大的效果。

20190401-06

HDMI延長中繼器 (圖片出處:Yahoo奇摩拍賣)

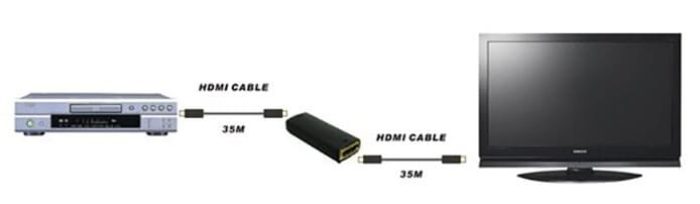

HDMI數位影音訊號中繼放大器

HDMI數位影音訊號中繼放大器 (圖片出處:樂天市場)

延長器晶片百百款,怎麼挑選才能適合自己的應用呢?

  1. 確認需要延長的距離是多少?
  2. 傳輸環境是否有重電干擾或電磁干擾等?
  3. 是否對HDMI影像傳輸清晰度有嚴格要求?
  4. 是否在意HDMI影像傳輸延遲?

基本上,貴的晶片會反映在HDMI延長器的售價,如果對於影像品質較為要求以及一點延遲都不能接受時,建議購買HDBaseT的延長器,但HDBaseT的晶片延長器價格相對較高,應用面較不彈性,很難應用在較多元的方案。市面上有許多高階投影機內建HDBaseT輸入,您可直接購買HDBaseT的發送端傳輸至投影機,投影機端即可省掉接收端的費用。如果想要較長距離及抗干擾較好的延長器,可使用TCP/IP型的傳輸器(可透過網路交換機傳輸)。這類型的晶片眾多,所以要多詢問供應商相關特性,例如使用100Mbps還是1Gbps的傳輸速率?需不需要L2網管交換機?是否有影像延遲?是否有影像壓縮等問題。畢竟不同晶片特性都有差異,有些沒有特別說明傳輸方式的產品,大多只能用價格或是經驗去評估。也因為這不是常見的傳輸方式,因此,其特性就要看晶片傳輸的表現。這類大多價格會比較低,用過之後才會知道它的特性。
